Modder adapta RTX 5090 con cuatro conectores 8-pin
Un modder ha adaptado la RTX 5090 con cuatro conectores 8-pin, distribuyendo la carga eléctrica y reduciendo la corriente por cable en un 50%. Esta modificación busca resolver problemas de sobrecalentamiento en los conectores 12V-2x6, que han mostrado signos de fundición en pruebas extremas.
Innovación en el modding de GPUs: solución para sobrecalentamiento en RTX 5090

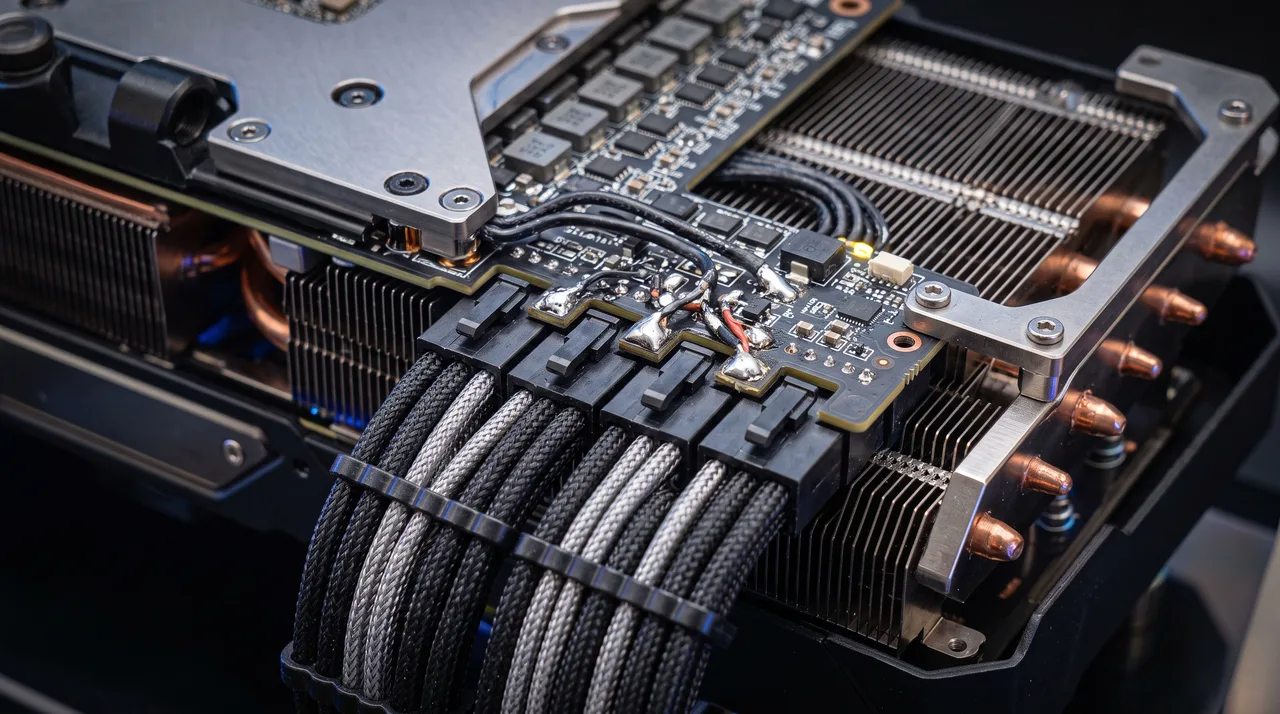

Un modder de la comunidad de Reddit, DallasGrave, ha presentado una solución innovadora para abordar los problemas de sobrecalentamiento en los conectores 12V-2x6 de la RTX 5090. Esta modificación, conocida como 'Quad 2x8 Header Conversion', reemplaza el conector original de 16 pines con cuatro conectores PCIe 8-pin, redistribuyendo la carga eléctrica y reduciendo significativamente la corriente por cada cable.
Distribución de carga y mejora térmica
La modificación aprovecha los puntos de contacto del conector 12V-2x6 para alimentar los cuatro nuevos conectores 8-pin. Cada conector 8-pin lleva tres conductores de 12 V, lo que distribuye la carga eléctrica entre doce cables en lugar de los seis originales. Según el modder, esta redistribución reduce la corriente por cable en aproximadamente un 50%, alcanzando valores de 4,1 a 4,4 A por cable en una carga de 600 W. Esto disminuye la temperatura de los cables en alrededor de 20°C.
Pruebas extremas y rendimiento
El modder ha probado la solución hasta 800 W en una tarjeta modificada con un shunt (conector de bypass), donde la temperatura del PCB se mantuvo alrededor de 45°C. Las pruebas incluyen:
- Prueba de carga continua de 24 horas
- Grabaciones de instalación y datos de corriente en vivo
- Diseño de backplates personalizados para dar un aspecto más industrial a la modificación
Contexto técnico: problemas con el conector 12V-2x6
La modificación surge en respuesta a informes de fundición de conectores 12V-2x6 en pruebas extremas, como las realizadas durante la evaluación de DLSS 5. Incluso soluciones comerciales, como el cable ROG Equalizer de ASUS o el TempGuard de ASRock, han mostrado fallos en condiciones de alta carga. Por ejemplo:
- MSI: Conectores con marcas de quemadura
- ASUS: Cable de $50 que también se quemó
- ASRock: TempGuard no evitó un fallo en una tarjeta de $15.000
Implicaciones para usuarios y modding
Esta modificación no solo resuelve un problema técnico urgente, sino que también abre nuevas posibilidades para el modding de GPUs de alta gama. El modder planea lanzar versiones para casi todas las variantas de la RTX 5090, incluida la Founders Edition, en producción. Además, se están desarrollando backplates personalizados para mejorar la estética y durabilidad de la modificación.
Tabla comparativa: original vs. modificación
| Característica | Conector original (16-pin) | Modificación (4x8-pin) |
|---|---|---|
| Corriente por cable | ~8,2-8,8 A (600 W) | 4,1-4,4 A (600 W) |
| Temperatura de cables | ~40°C (600 W) | ~20°C (600 W) |
| Carga máxima probada | 600 W | 800 W |
| Número de cables | 6 | 12 |
Esta solución representa un avance significativo en el modding de GPUs, demostrando cómo la ingeniería de precisión puede resolver problemas críticos en hardware de alta potencia.
